Ortofon LW-6N Headshell Bedrading

Ortofon LW-6N Headshell Bedrading

De LW-6N geleidedraad is gemaakt van Ultra High Purity-koperdraad.
De configuratie is zeer verfijnd met verschillende diameters draadstrengen.
De binnenste streng is rechtsdraaiend en de buitenstreng is linksdraaiend.
Het uiteinde van de draad is bevestigd met een vergulde klem.
Het strak tegen elkaar wikkelen zorgt voor een heldere overdracht van muzieksignalen. Heldere en heldere tonaliteit.

Montage-instructies

Alle Ortofon-cartridges hebben een kleurcodering van de terminals, die rood en groen aangeeft voor het rechterkanaal, respectievelijk de hot- en ground-terminal.
Wit en blauw voor linkerkanaal, respectievelijk hot- en ground-terminal. De groene aansluiting wordt altijd gebruikt voor het aarden van de cartridgebehuizingen of het enginesysteem wanneer deze in de cartridge is aangesloten.

We raden aan om de geleidingsdraden op de cartridge en de headshell aan te sluiten voordat u de cartridge op de headshell monteert.
Houd rekening met de juiste richting van de kabels.

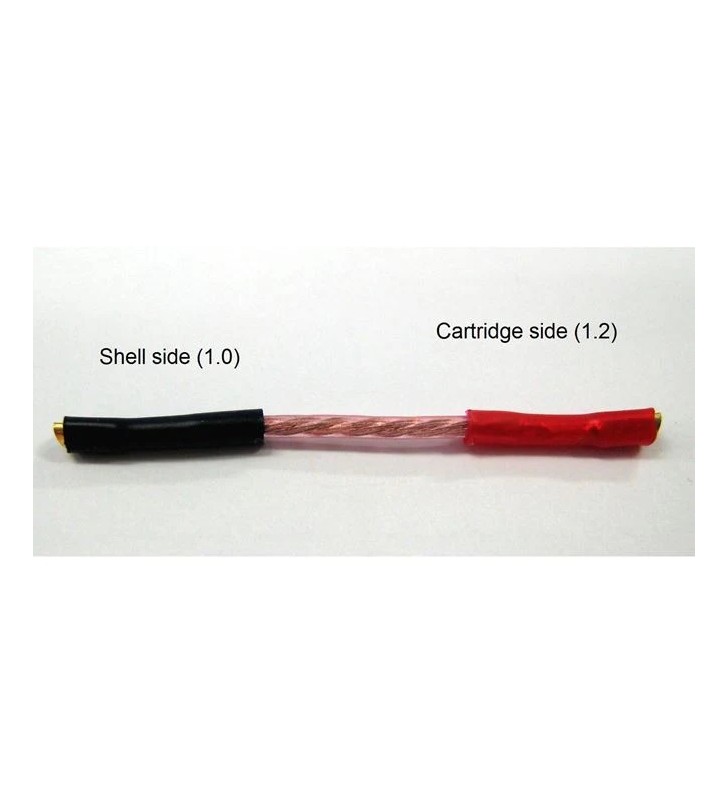

De diameter van de terminal-PIN's van Ortofon SH-4 headshell en Ortofon-cartridges is 1,2 mm, terwijl de PIN-diameter van Ortofon-headshells normaal gesproken slechts 1,0 mm is.
Als u de LW 7N gebruikt met de SH-4 headshell, moet de zijklem van de LW 7N-schaal een klein beetje worden verbreed om op de SH-4-pinnen te passen.
Als het wordt verschoven, kan dit ertoe leiden dat de montage te strak wordt aangedraaid.
Als u zich bewust bent van dit detail, vermijdt u het risico dat de pincodes van de cartridge eruit vallen.
