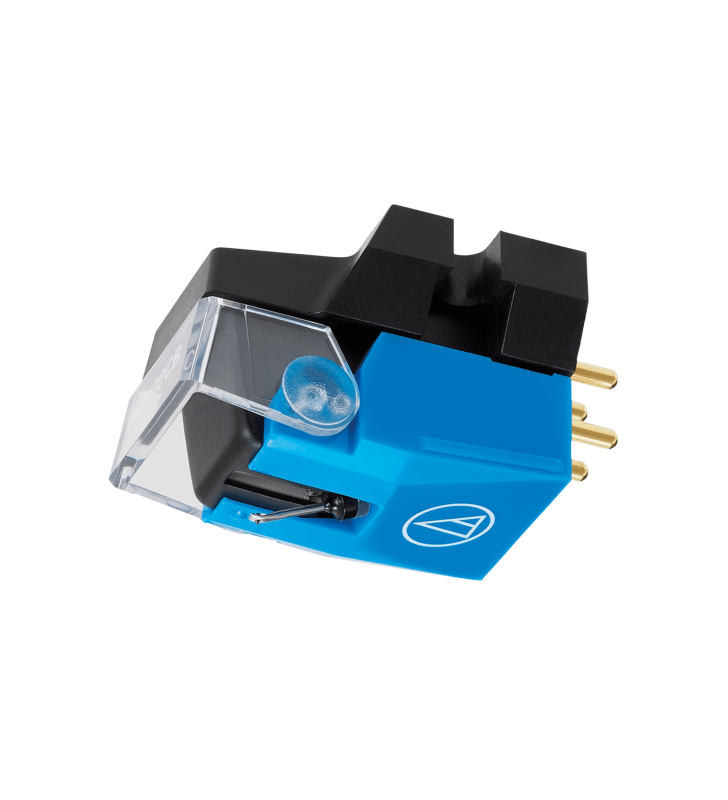

Audio Technica VM-510 CB Dual Moving Magnet element met conische naald

Dual Moving Magnet-Stereo-element

Instapmodel VM-element met een gelijmde conische naald. De ronde naald wordt minder beïnvloed door de kantelhoek van het element en garandeert stabiele aftastprestaties.

• Aluminium cantilever
• Para-toroïdale spoelen verbeteren genererende efficiëntie
• Scheidingsplaatje zorgt voor effectieve scheiding van het linker- en rechterkanaal en reduceert elektrische overspraak
• Duurzaam lage resonantie polymeren behuizing

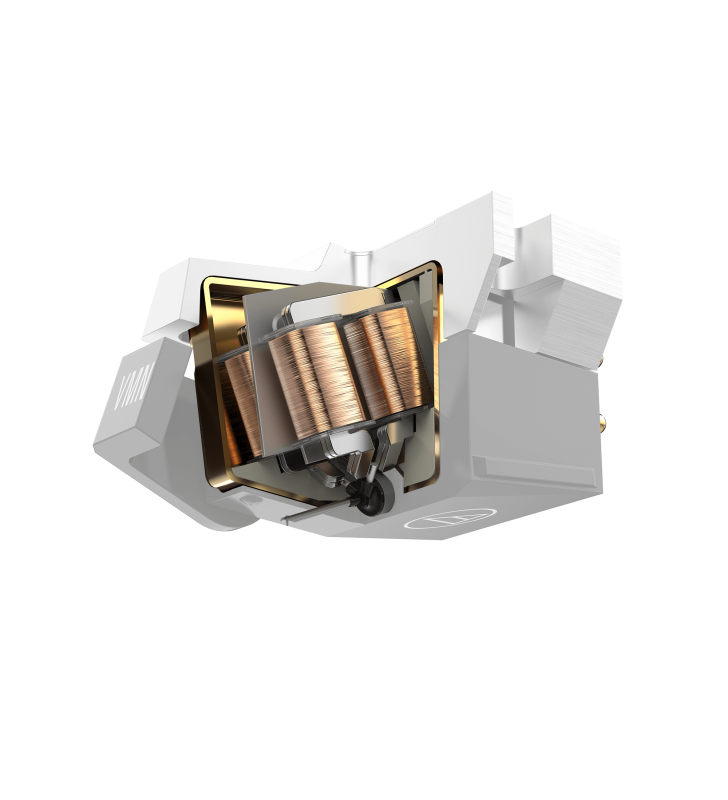

Audio-Technica’s internationaal gepatenteerde Dual Magneet ontwerp identiek aan structuur van de snijkop.

In plaats van het gebruik van een enkele grote magneet, zijn de twee magneten aangebracht in de vorm van een "V".
De posities van de twee magneten zijn precies afgestemd op de posities van het linker- en rechterkanaal in de stereogroefwanden.
Dientengevolge zorgt het VM-ontwerp voor uitstekende kanaalscheiding, een uitgebreid frequentiebereik en sublieme tracking.

Para-toroïdaal genererend systeem

Para-toroïdale spoelen verbeteren de genererende efficiëntie en bieden een sublieme lineariteit, aangezien de magnetische fluxlekkage in dit continue en tweeledige magneetcircuit laag is.
Bovendien is de permeabiliteit van de kernen dankzij het gebruik van gelamineerde kernen geoptimaliseerd.

Scheidingsplaatje in het midden vermindert overspraak

Een scheidingsplaatje van permalloy in het midden zorgt voor een effectieve kanaalscheiding en onderdrukt elektrische overspraak tot onder 40dB.
Dit is vergelijkbaar met de werkelijke overspraakwaarde in de groeven van de grammofoonplaat zelf.

500-Serie

Standaard elementbehuizing uitgerust met para-toroïdale spoelen, scheidingsplaatje en 6N-OFC-spoeldraad dat gelijk is aan de 700-serie.

GELIJMDE CONISCHE NAALD

Het voordeel van conische naalden is, dat de ronde naaldtip de groeven van vinylplaten nauwkeurig aftast, zelfs als het element iets gekanteld is.
Vanwege zijn stabiliteit wordt dit type naald vaak door radiostations gebruikt.

Specificaties:

• Frequentierespons: 20 - 20.000Hz
• Kanaalscheiding: 25dB (1kHz)
• Verticale trackinghoek: 23˚
• Vertical Tracking Force: 1.8 to 2.2g (2.0g standard)
• Naaldconstructie: Gelijmde ronde diamantstaaf
• Aanbevolen ladingsimpedantie: 47.000Ω
• Spoelimpedantie: 2.700Ω (1kHz)
• Uitgangsspanning: 5,0mV (1kHz, 5cm/sec.)
• Balans uitgangskanaal: 1,5dB (1kHz)
• Naaldvorm: Conisch, gelijmd
• Cantilever: Aluminium buis
• Statische compliantie: 35 x 10-6 cm/dyne
• Dynamische compliantie: 8  x 10-6 cm/dyne (100Hz)
• Bevestiging: 1/2” centres
• Afmetingen: 17,3 (H) x 17,0 (B) x 28,2 (L) mm

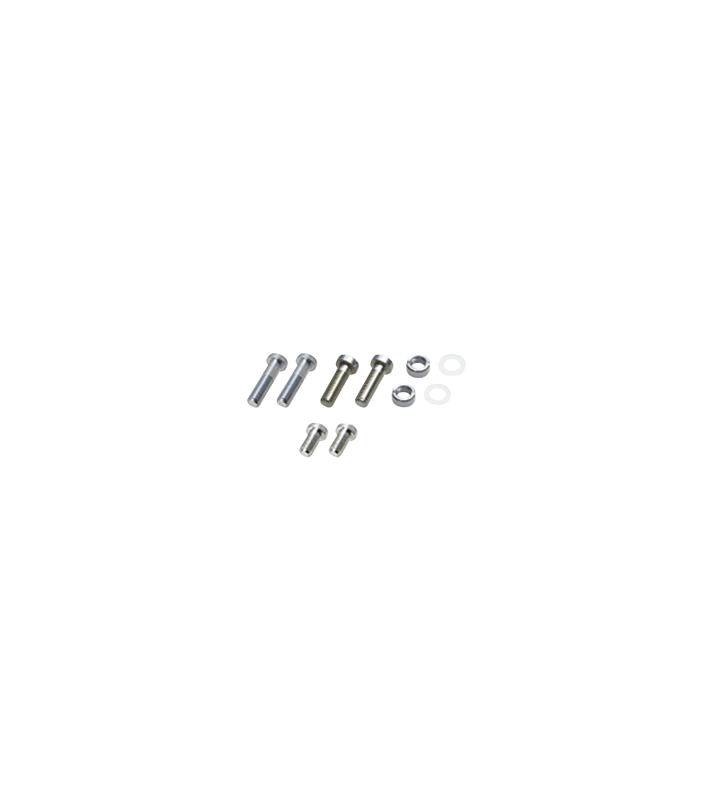

• Meegeleverde accessoires: Bevestigingsschroefjes 5mm ×2 en 10mm ×2, Afstandhouders ×2, Zeskantmoertjes ×2
• Aanbevolen ladingscapaciteit: 100 – 200pF
• Vervangingsnaald: VMN10CB
• Naaldgrootte: 0,6 mil
• Soort: VM-type
• Gewicht: 6,4 gr
